МАФ и детские площадки для ЖК «Все свои» в Краснодаре
5 лет
первая очередь в работе
15 000 м²
стилобат новой очереди
7 м
высота пирамиды на детской площадке
Описание проекта

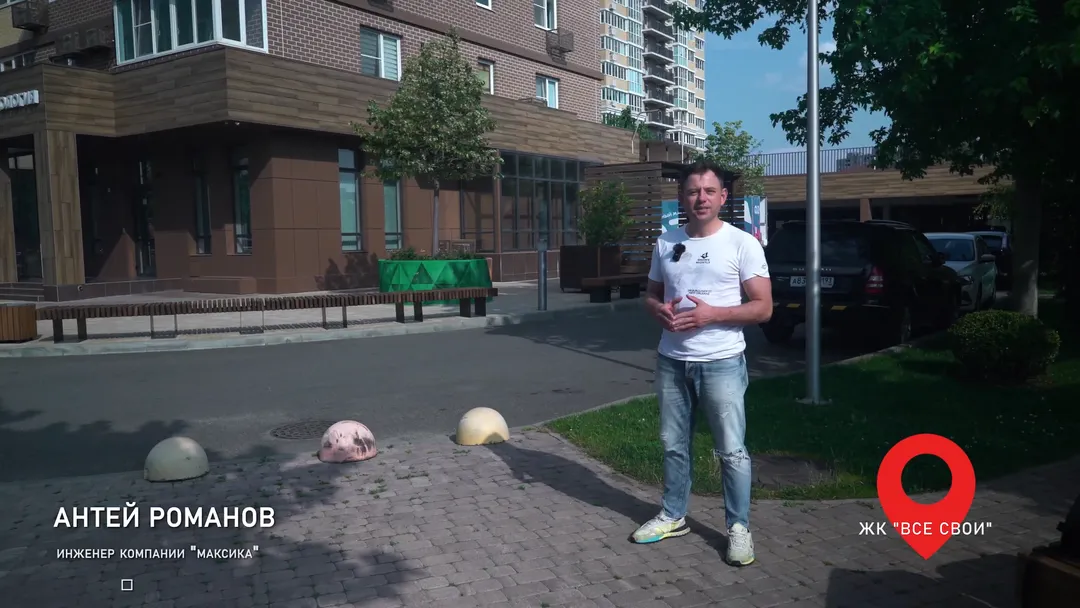

В ЖК «Все свои» на Колхозной, 5 мы работаем с первой очереди. Пять лет назад поставили во дворе все МАФ, и теперь самое время посмотреть, что с ними стало после пяти сезонов солнца, дождей и детей.
Для новой очереди задача другая: площадка на стилобате в 15 000 м². Детям нужно было чем заняться, а родителям хотелось сидеть рядом в тени и не мокнуть под дождём. И всё это в эко-стиле.
Для новой очереди задача другая: площадка на стилобате в 15 000 м². Детям нужно было чем заняться, а родителям хотелось сидеть рядом в тени и не мокнуть под дождём. И всё это в эко-стиле.
Что сделали. Первая очередь: двор через пять лет
Первый модуль собран из трёх вещей в одном стиле: волнообразной лавки, теневого навеса и урны. Основание лавки гнули из листа 2 мм и уголка, всё в порошковой окраске. Сиденье из термобруса, поставленного на ребро, мы каждый год обновляем маслом. Лавка плавно заходит под навес. Навес стоит на профильной трубе 80×40, обшит доской 25×120 из термососны, и на солнце эта доска ведёт себя хорошо. В урне оцинкованный бак: достал, вытряхнул, поставил обратно. Рядом кашпо на металлическом каркасе, внутри гидроизоляция, снаружи планкен в масле.
Главная точка притяжения на детской площадке: пирамида, полоса препятствий для школьников постарше, с четвёртого-пятого класса. Высота около 7 метров, диаметр 14. Конструкция подвешена и демпфирует, а внизу лежит травмобезопасное покрытие из резиновой крошки.
Посмотрите на качели в любом дворе: обычно они шатаются, это самая нагруженная вещь на площадке. Наши стоят мёртво, сколько ни дави. Держит их анкеровка. Оцинкованный уголок не боится влаги, ушёл в грунт больше чем на метр, основание подготовлено и армировано. За пять лет ни на миллиметр.
Карусель, которую в народе зовут «крутилкой смерти», устроена проще некуда: металлокаркас и канат, никаких подшипников. Ломаться там нечему, и за пять лет активной эксплуатации она это подтвердила.
В зоне воркаута газонная решётка плавно уходит к парковке. В ячейки встроен автополив, трава проросла, решётка нигде не разрушилась. Дальше идёт резиновая крошка: чуть выцвела, но зелёный цвет держит. Сам воркаут модульный, из круглой трубы 38 мм и гнутого листа. В торцах опор отверстия с одинаковым шагом, поэтому перекладины и грифы можно за пару часов перевесить под другой рост или переставить на новое место, когда у жильцов меняются тренировки.
Лавка шириной 70 сантиметров рассчитана на двоих спиной к спине. Под каркасом из профильной трубы стоит тонкий лист, раскроенный на конус к нижней опоре: он распределяет нагрузку, и лавка получается прочной. Сиденье из лёгкой термососны в масле.
Арки входной группы обшиты композитными алюминиевыми панелями Bildex российского производства, водосток с кровли спрятан внутри подсистемы. Фриз тоже из композита, объёмные буквы вырезаны лазером и подсвечены изнутри по торцу.
Главная точка притяжения на детской площадке: пирамида, полоса препятствий для школьников постарше, с четвёртого-пятого класса. Высота около 7 метров, диаметр 14. Конструкция подвешена и демпфирует, а внизу лежит травмобезопасное покрытие из резиновой крошки.
Посмотрите на качели в любом дворе: обычно они шатаются, это самая нагруженная вещь на площадке. Наши стоят мёртво, сколько ни дави. Держит их анкеровка. Оцинкованный уголок не боится влаги, ушёл в грунт больше чем на метр, основание подготовлено и армировано. За пять лет ни на миллиметр.
Карусель, которую в народе зовут «крутилкой смерти», устроена проще некуда: металлокаркас и канат, никаких подшипников. Ломаться там нечему, и за пять лет активной эксплуатации она это подтвердила.
В зоне воркаута газонная решётка плавно уходит к парковке. В ячейки встроен автополив, трава проросла, решётка нигде не разрушилась. Дальше идёт резиновая крошка: чуть выцвела, но зелёный цвет держит. Сам воркаут модульный, из круглой трубы 38 мм и гнутого листа. В торцах опор отверстия с одинаковым шагом, поэтому перекладины и грифы можно за пару часов перевесить под другой рост или переставить на новое место, когда у жильцов меняются тренировки.
Лавка шириной 70 сантиметров рассчитана на двоих спиной к спине. Под каркасом из профильной трубы стоит тонкий лист, раскроенный на конус к нижней опоре: он распределяет нагрузку, и лавка получается прочной. Сиденье из лёгкой термососны в масле.
Арки входной группы обшиты композитными алюминиевыми панелями Bildex российского производства, водосток с кровли спрятан внутри подсистемы. Фриз тоже из композита, объёмные буквы вырезаны лазером и подсвечены изнутри по торцу.
Фото
Новая очередь: эко-площадка на стилобате
На стилобате площадью 15 000 м² разместили детские игровые зоны с перепадами рельефа, подсветкой и зеленью. Эко-стиль держится на цилиндрическом брусе диаметром 160 мм. Из него сделаны детские качели и игровой модуль, где брус соседствует с террасной доской «вельвет», нержавейкой и чёрным металлом в порошке. Подзорная труба «капитана Врунгеля» на модуле держит даже взрослого, проверили лично. Вдоль дорожек стоят «парящие» лавки с контурной LED-подсветкой.
Над песочницей и местами для родителей стоит теневой комплекс: и от солнца, и от дождя. В нём сошлись три материала. Камень в заливных панелях, древесина (термососна и лиственница) и металл: опоры покрашены молотковой краской. Над всем поднимается купол с подсветкой по периметру.
Наверх ведёт пандус с уклоном 7°, на него заезжают на велосипеде, скейте и роликах. Каркас из профильной трубы 40×40 в порошке, декор из лиственницы, настил из доски «вельвет». Ограждения подсвечены по контуру, профиль защищён по IP65, влага внутрь не проходит.
Ещё один теневой навес целиком на металлокаркасе, обшит термососной 120×25. Подсветка идёт по контуру сверху и снизу, а для монтажа реек предусмотрен металлический карман. Под навесом качели на троих длиной 1 400 мм из металла и лиственницы.
Рельеф продолжает амфитеатр: металлокаркас, палубная доска из лиственницы в масле терракотового цвета и подсветка на каждом выносе доски.
Дерево, свет и продуманные МАФ поднимают цену квадратного метра для застройщика. Бюджет зависит от концепции, материалов и набора форм, и с этим мы тоже помогаем.
Над песочницей и местами для родителей стоит теневой комплекс: и от солнца, и от дождя. В нём сошлись три материала. Камень в заливных панелях, древесина (термососна и лиственница) и металл: опоры покрашены молотковой краской. Над всем поднимается купол с подсветкой по периметру.
Наверх ведёт пандус с уклоном 7°, на него заезжают на велосипеде, скейте и роликах. Каркас из профильной трубы 40×40 в порошке, декор из лиственницы, настил из доски «вельвет». Ограждения подсвечены по контуру, профиль защищён по IP65, влага внутрь не проходит.
Ещё один теневой навес целиком на металлокаркасе, обшит термососной 120×25. Подсветка идёт по контуру сверху и снизу, а для монтажа реек предусмотрен металлический карман. Под навесом качели на троих длиной 1 400 мм из металла и лиственницы.
Рельеф продолжает амфитеатр: металлокаркас, палубная доска из лиственницы в масле терракотового цвета и подсветка на каждом выносе доски.
Дерево, свет и продуманные МАФ поднимают цену квадратного метра для застройщика. Бюджет зависит от концепции, материалов и набора форм, и с этим мы тоже помогаем.
Фото
Материалы и конструкции
| Каркасы | Профильная труба 80×40 и 40×40, круглая труба 38 мм, лист 2 мм |
|---|---|
| Окраска | Порошковая, молотковая |
| Дерево | Термососна, лиственница, цилиндрический брус 160 мм |
| Настил | Террасная доска «вельвет», палубная доска из лиственницы |
| Подсветка | Контурная светодиодная, профиль IP65 |
| Покрытия | Резиновая крошка, газонная решётка с автополивом |
| Анкеровка качелей | Оцинкованный уголок, заглубление больше 1 м, армированное основание |
